壓簧固定熱電偶

√ 采用彈性壓緊裝置，是測量端緊貼被測物表面。適用于塑料、輕紡及食品等行業

■ 接線盒形式：無

■ 精度等級：I級或II級

■ 抗震性能：鎧裝原件抗震性能好

■ 測量范圍： 0～250℃

■ 型號輸出類型: E

■ 保護管直徑：Φ6等

■ 工藝連接方式:彈簧壓緊卡接

服務熱線： 0510-88214722

在線咨詢

產品參數/ Product parameter

1、壓簧固定熱電偶用途

WRET-01 型壓簧固定式鎳鉻 - 銅鎳熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。它與顯示儀表等配套使用，可直接測量 0~400 ℃ 范圍內的溫度。熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠出機、輕紡、食品等工業。

2、壓簧固定熱電偶結構原理

RYWRET-01 型熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量?jī)x表的聯接方法均與一般熱電偶相同。

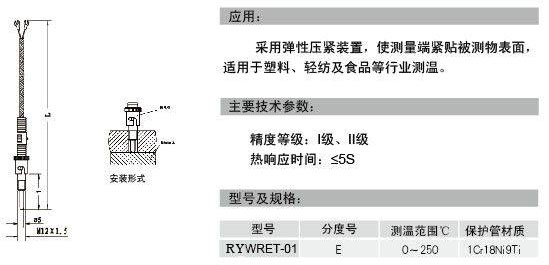

RYWRET-01型熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。

3、壓簧固定熱電偶安裝方法

RYWRET-01型熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。

4、壓簧固定熱電偶測量范圍和允差（單位：mm）
名稱測溫范圍℃ 允許偏差△t℃ 分度號
端面銅電阻 -50-100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100
端面鉑電阻 -150-200 B級：±(0.30+0.005|t|) Pt100
